70x63x600單罩鋼制暖氣片

作者：瑞華特來源：www.ruizhaoxue.com 發布時間：2021-03-24 瀏覽量：

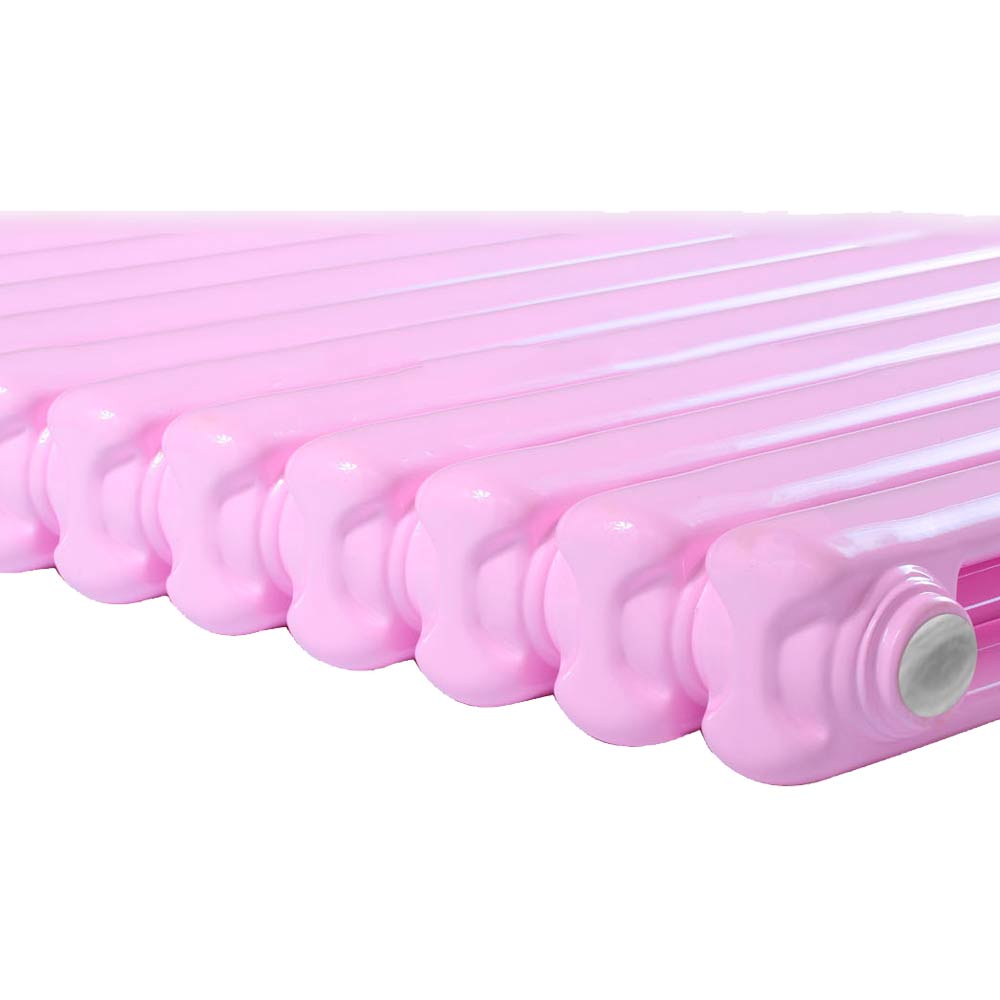

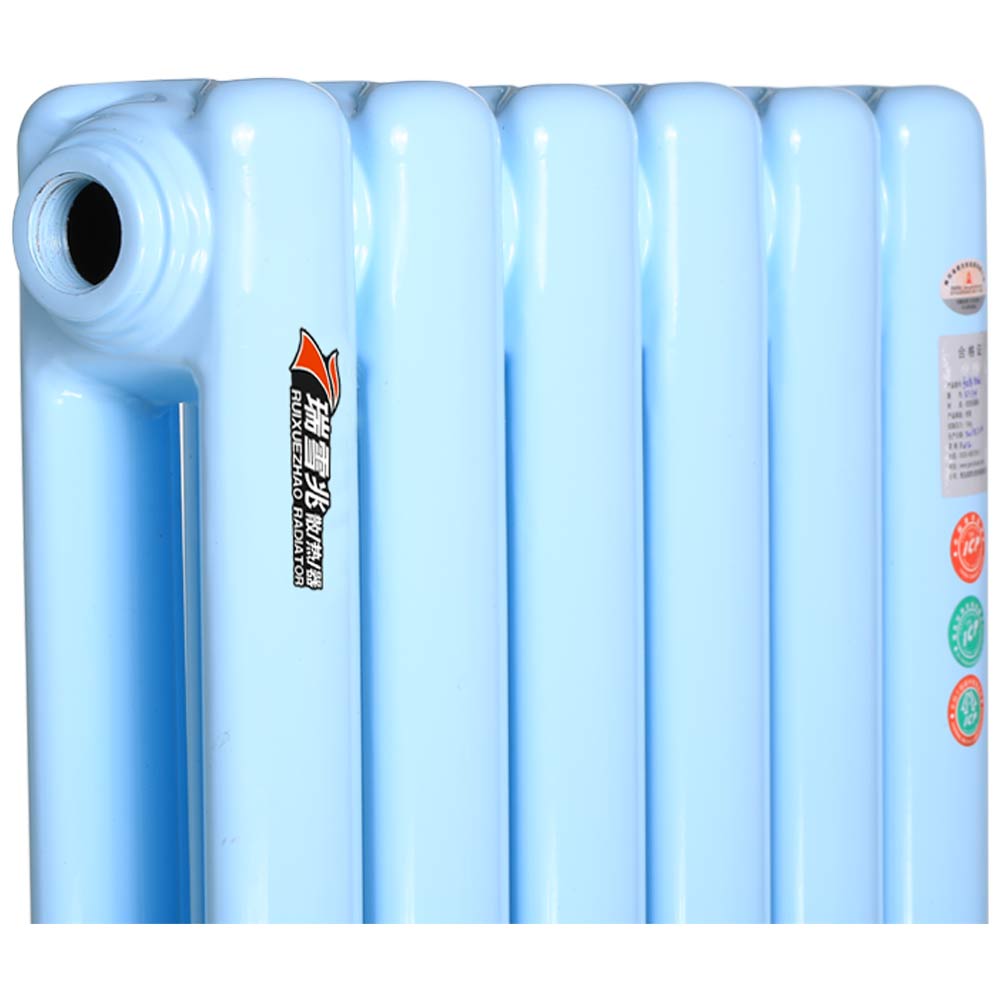

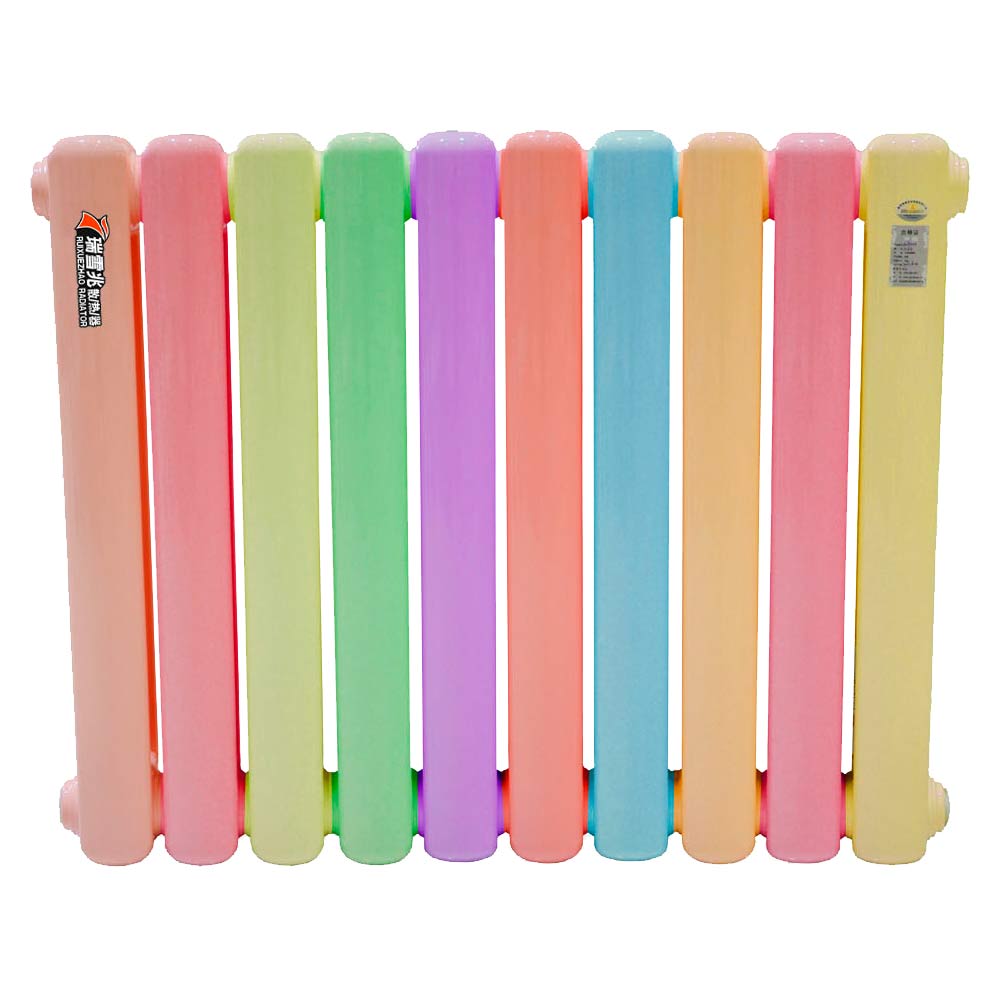

70x63x600單罩鋼制暖氣片

品牌：瑞華特暖氣片/散熱器

材質：優質低碳鋼（進口原材料）

工藝：

使用氬弧焊接設備及技術，焊接強度高，承壓能力強；

獨特的表面拋丸及酸洗磷化處理；

超細納米防腐涂料，真空灌裝防腐涂層均勻無限防腐；

進口抗紫外線全聚酯塑粉，全自動靜電噴塑附著力更強，表面光潔亮麗；

經數次100%氣密性壓力檢測，承壓能力強，試驗壓力為1.5Mpa。

個性特點：

源自歐洲簡約的二柱式外形設計，美觀而經典；

散熱性能穩定，適用于各種采暖、水質和系統。

鋼制DHQ70*63在不同溫差下的散熱量表
溫差Temperature difference 中心距Distance between axes(mm) 單位unit：w/片 ribs
△t℃	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
35	32.99	43.27	53.05	62.74	69.78	77.03	85.63	95.43	104.02	116.14	126.68	133.87	146.24	156.21	165.63	175.58	183.77	194.14
40	39.17	51.38	63.96	74.54	82.95	91.57	101.80	113.49	123.71	138.27	150.88	159.44	174.24	186.19	197.55	209.51	219.28	231.65
45	45.58	59.80	73.94	86.78	96.62	106.65	118.57	132.23	144.14	161.26	176.03	186.01	203.36	217.38	230.78	244.83	256.25	270.72
50	52.20	68.49	84.96	99.43	110.74	122.25	135.91	151.61	165.26	185.05	202.06	213.52	233.51	249.69	265.21	281.45	294.58	311.21
55	59.00	77.44	95.94	112.45	125.29	138.30	153.76	171.58	187.03	209.58	228.91	241.89	264.61	283.03	300.77	319.28	334.17	353.03
60	65.99	86.62	107.22	125.82	140.23	154.80	172.10	192.09	209.39	234.80	256.52	271.08	296.61	317.34	337.38	358.23	374.94	396.1
64.5	72.42	95.08	117.60	138.13	154.00	170.00	189.00	211.00	230.00	258.06	281.99	297.99	326.13	349.00	371.17	394.20	412.59	435.88
70	80.45	105.65	132.69	153.52	171.21	189.00	210.13	234.64	255.77	287.17	313.88	331.68	363.09	388.65	413.51	439.27	459.76	485.71
Q=a（△T）n
△t℃	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
a	0.341	0.444	0.54687	0.637	0.69845	0.77102	0.85719	0.94509	1.03019	1.118	1.2065	1.27494	1.378	1.4563	1.5169	1.591	1.6652	1.7592
n	1.286	1.288	1.289	1.291	1.295	1.295	1.295	1.298	1.298	1.306	1.309	1.309	1.312	1.315	1.32	1.323	1.323	1.323
鋼制DHQ70*63技術參數
中心距H（mm）	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
高度H1（mm）	350	450	550	650	750	850	950	1050	1150	1250	1350	1450	1550	1650	1750	1850	1950	2050
散熱量（W/片）	72.42	95.08	117.60	138.13	154.00	170.00	189.00	211.00	230.00	258.06	282.00	298.00	326.13	349.00	371.00	394.20	412.6	435.9
水容量（L/片）	0.75	1.03	1.4	1.72	2.04	2.34	2.67	2.99	3.31	3.67	3.98	4.29	4.6	4.91	5.22	5.53	5.84	6.15
散熱表面積（M²/片）	0.11	0.13	0.15	0.18	0.20	0.226	0.25	0.27	0.30	0.34	0.359	0.39	0.414	0.44	0.468	0.496	0.52	0.55
重量	1.2	1.53	1.85	2.18	2.50	2.83	3.16	3.48	3.80	4.13	4.46	4.79	5.11	5.44	5.77	6.10	6.43	6.76
厚度	63
工作壓力（MPa）	1
試驗壓力（MPa）	1.5
接口尺寸	標準6分口、4分口、1寸口
水平下進下出接口中心距尺寸			以組合長度為準
產品組合長度表
片數	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
組合長度	257	336	415	494	573	552	731	810	889	968	1047	1126	1205	1284	1363	1442	1521	1600
注：組合長度為產品凈組合長度，誤差正負5，每片間隙為9MM。
